X-SIGHT 3D DIC SYSTEM
- Universelle Lösung für alle technischen Messungen
- Ideal für Bauteil- und Materialprüfungen
- Einstellbar für eine breite Palette von Anwendungen
- vollständige Funktionalität der DIC-Software

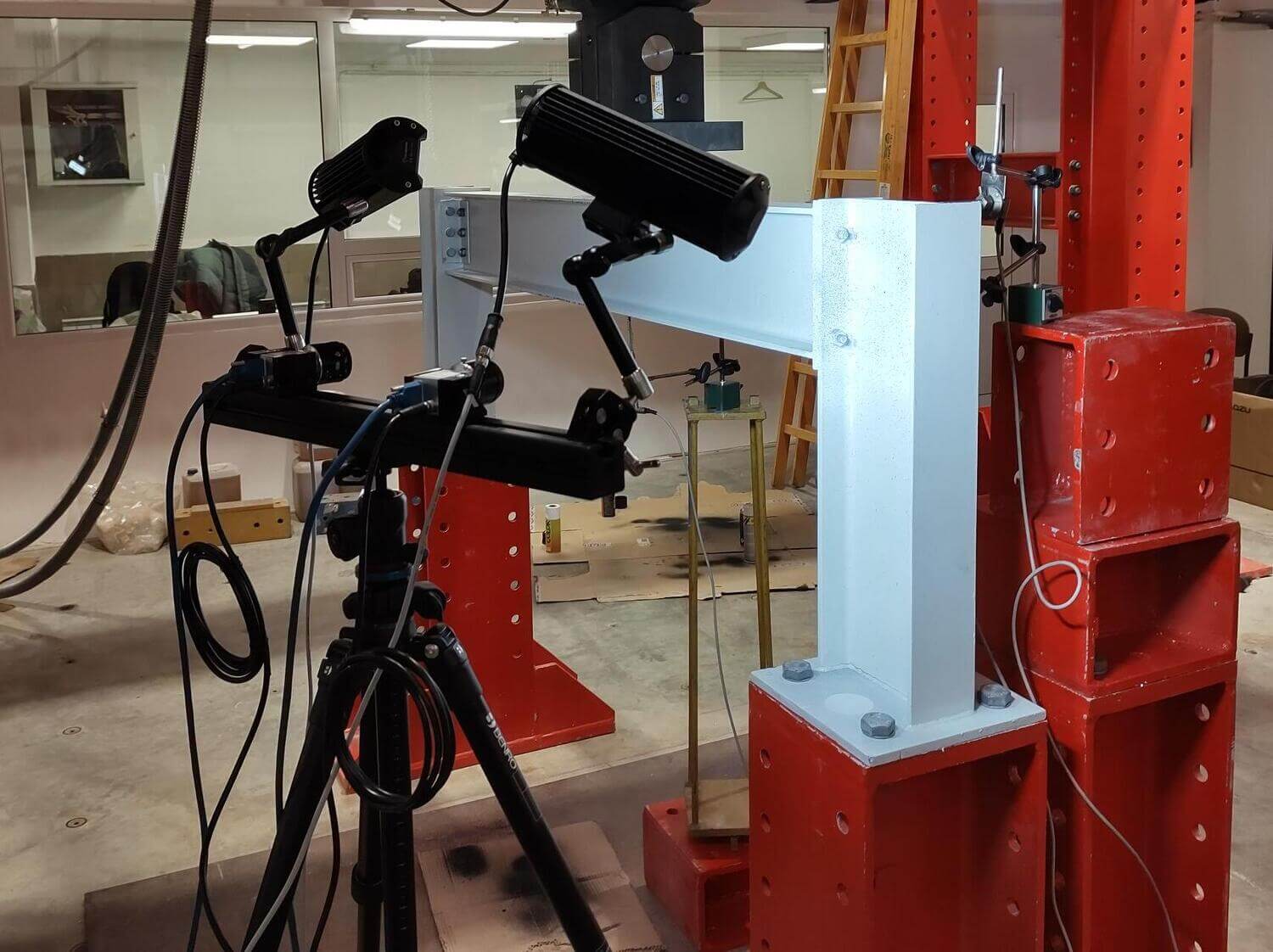

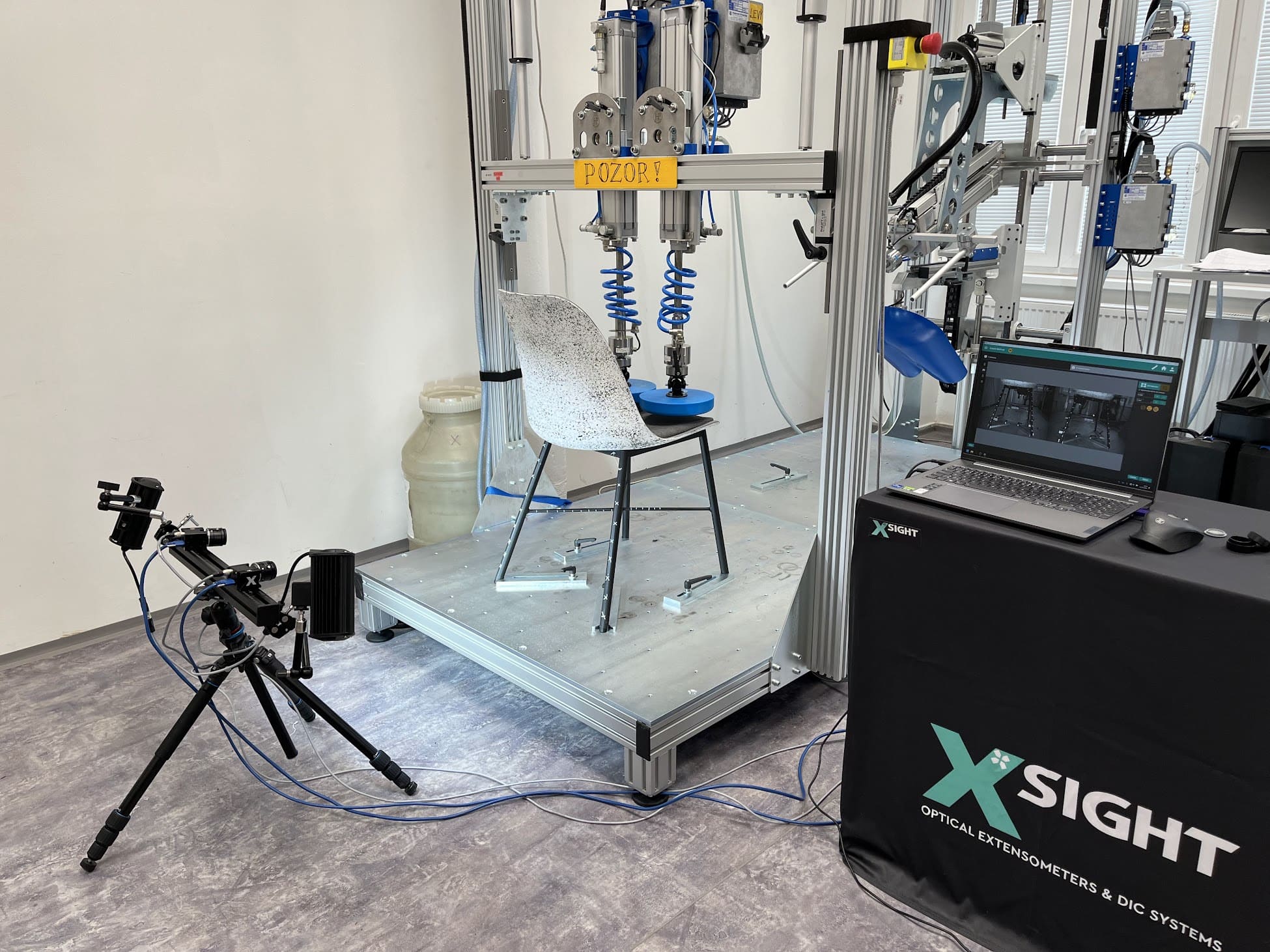

Das optische Messsystem X-Sight 3D DIC ist vielseitig, komplex und einfach zu bedienen. X-Sight 3D ist ein anpassungsfähiges System für anspruchsvolle und vielseitige stereoskopische Dehnungsanalysen mit Verformungen außerhalb der Ebene und Bewegungsmessungen. Seine hohe Genauigkeit und Zuverlässigkeit garantieren robuste Datenausgaben für verschiedene Anwendungen, einschließlich Hochgeschwindigkeitsaufnahmen. Das System kann auch als das modernste kundenspezifische optische Extensometer verwendet werden.
Mit seiner umfassenden Post-Processing-Analysefunktionalität bietet das System eine effektive Möglichkeit zur Validierung von FEM-Ergebnissen, zur Überprüfung von CAD-Modellen und zur Durchführung von Strukturverformungsanalysen.
X-Sight 3D kann mit einer Vielzahl von Kameras, Objektiven, Leuchten und weiterem optischen Zubehör ausgestattet werden.
TECHNISCHE DATEN
| M5 | M16 | M24 | |
|---|---|---|---|
| AUFLÖSUNG | 2×5 MPx | 2×16.1 MPx | 2×24.5 MPx |
| FPS BEI VOLLER AUFLÖSUNG | 75 Hz | 23 Hz | 15 Hz |
| MESSLÄNGE KLASSE 0.5* | 130 × 110 mm | 330 × 180 mm | 330 × 285 mm |
| MESSLÄNGE KLASSE 1* | 260 × 220 mm | 660 × 360 mm | 660 × 570 mm |
| MESSLÄNGE KLASSE 2* | 520 × 440 nn | 1320 × 750 mm | 1320 × 1140 mm |
| SCHNITTSTELLE | USB 3.0 | ||
*gemäß ISO 9513
- In-Plane-Subpixel-Auflösung: < 0.008%
- Auflösung der Subpixel außerhalb der Ebene: 0.016%
- Auflösung der Dehnung 50 Mikrodehnungen
- 10 Mikrodehnungen mit zeitlicher Mittelung
- 5 Mikrodehnung im optischen Extensometer-Modus
- Dehnungsbereich von 0,005% bis > 2000%
- Messbereich (Probengröße) von 1 mm bis 100 m
- < 10 mm Probe muss mit einem speziellen Mikroskop gemessen werden
- 10 m lange Exemplare können nur mit der LOCF (Large Object Calibration Function) kalibriert werden.
- DIC von natürlichen Mustern, Specklemustern, Bildmerkmalen und Markern

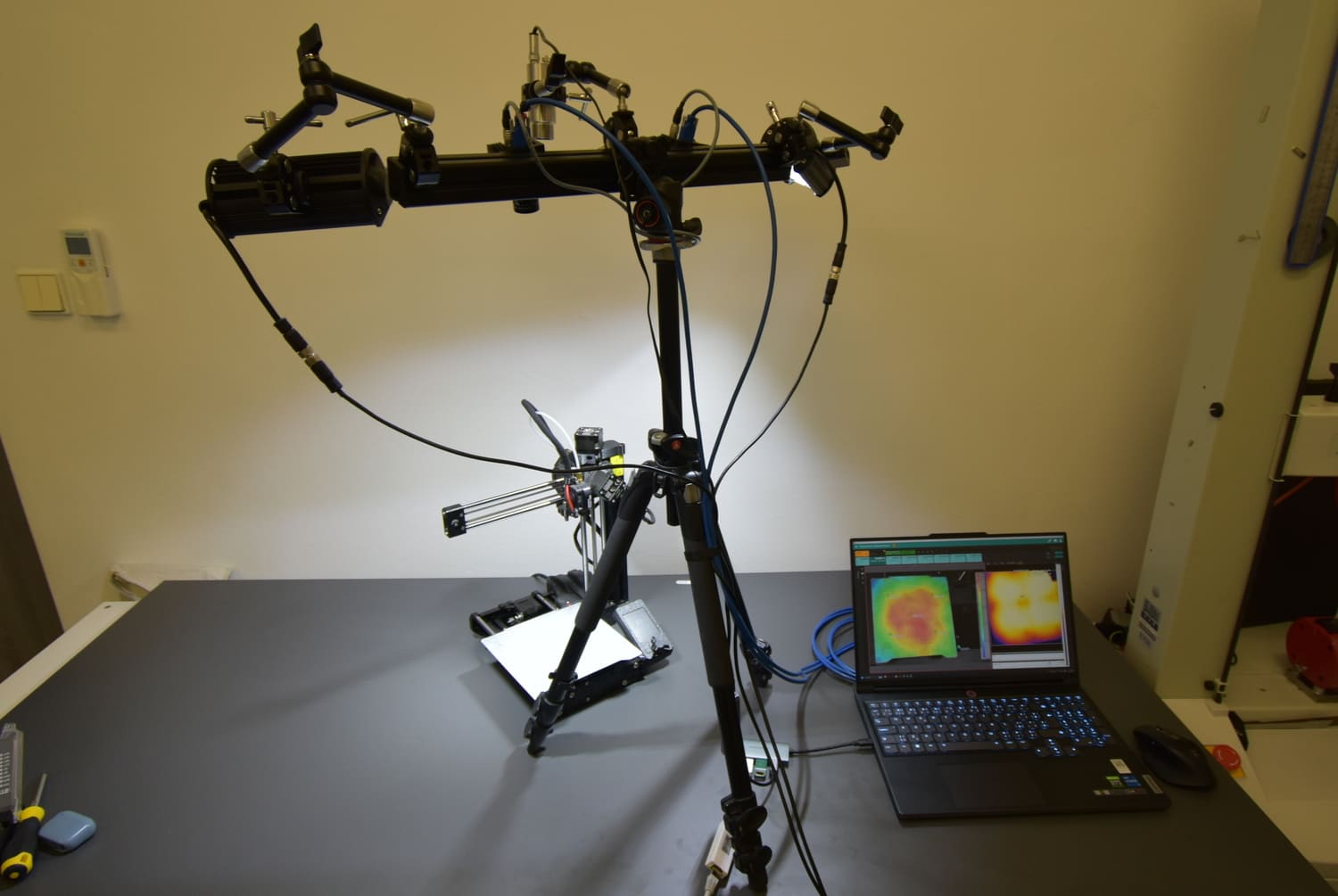

TRAGBARES DIC-3D-MESSGERÄT
Unser DIC 3D-System wird in einem praktischen Koffer geliefert, damit Sie auch unterwegs alles haben, was Sie für eine umfassende Messung benötigen. Das komplette Kit enthält:
- 2 × rauscharme Kamera
- Kalibrierungsgitter und Speckle-Kit
- Kamerahalterung
- Standardobjektive der gewählten Brennweite
- Batterie-LED-Beleuchtung
- Transportkiste, Kabel und Stromquellen
- Wandler – 4-Kanal A/D, 2-Kanal D/A
- USB-Lizenz-Dongle mit Installations-SW
- Installationshilfe und Schulung
- 24 Stunden technischer Support über 12 Monate
ANWENDUNGSBEISPIELE
RESTSPANNUNG
VIBRATION
DEHNUNGSKONZENTRATION
DURCHBIEGUNG
BEWEGUNG
ADHÄSION
RISSFORTPFLANZUNG
DEHNUNG/DRUCK
DEFORMATION
